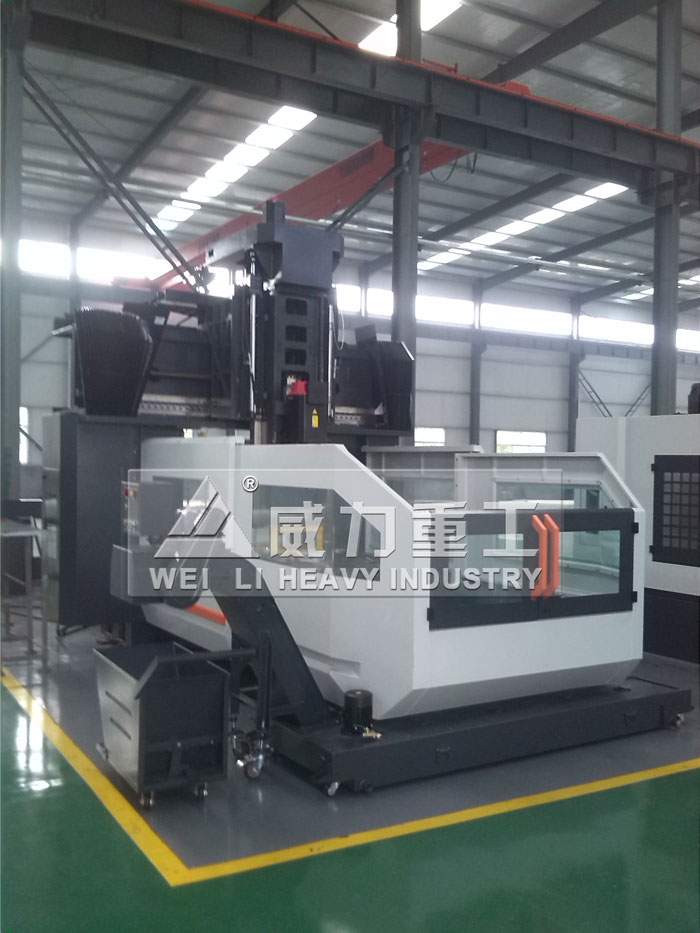

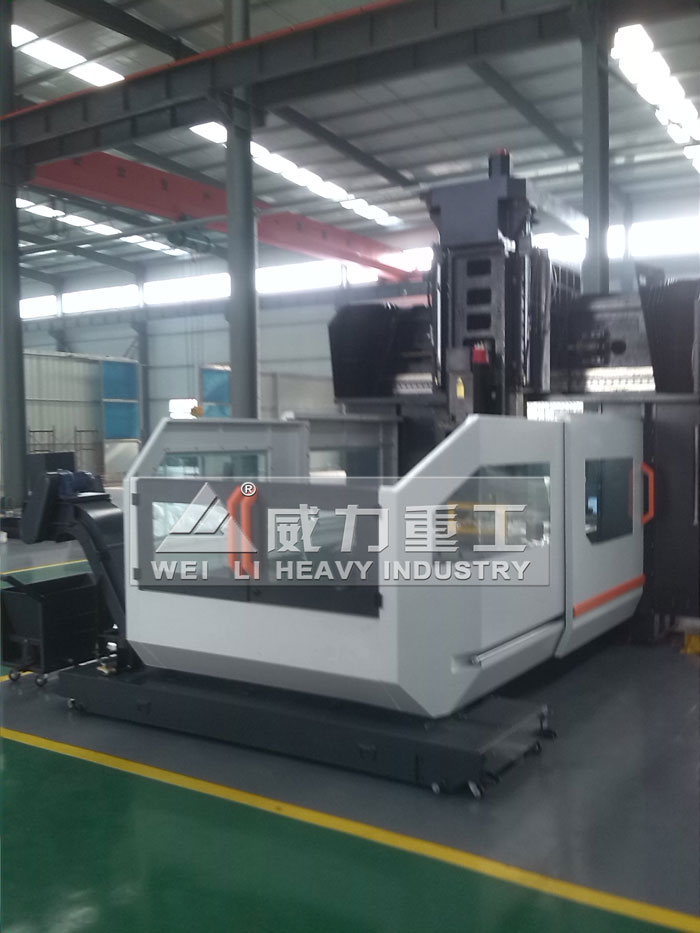

小型數控龍門加工中心
咨詢熱線：18306370898
小型數控龍門加工中心是指主軸軸線與工作臺垂直設置的加工中心，主要適用于加工大型零件，適合對平面、孔和其它型腔復雜面進行加工。配置各種形式的附件銑頭，工件一次夾裝就可以完成工件五面體的加工。在針對工件的寬度大、長度長、重量重的情況下，就要選擇不同的機型來對應產品的加工。
山東威力小型數控龍門加工中心：
1. 主軸箱部件采用雙液壓缸平衡機構，保證主軸箱運動的平衡性。
2. 機床床身、立柱、橫梁、滑鞍、主軸箱采用樹脂砂造型的高強度鑄鐵以及合理的布筋結構，剛性好，穩定性強。
3. 主運動采用寬調速交流伺服主電機，配備ZF變速箱，使得主軸在低速時大扭矩輸出，適合重切削，高轉速時的恒功率適合精加工。
小型數控龍門加工中心詳細構造介紹：
1 工作臺
小型數控龍門加工中心的工作臺基本上是長方形的。工作臺、床身、立柱、橫梁和滑枕等大鑄件采用米漢納鑄鐵，鑄件內腔系蜂巢式復合排列結構，設計先進，均經時效及二次回火處理，消除殘留內應力使材質穩定，確保工件加工精度的穩定及機床壽命。
2 龍門
龍門由一個橫梁和兩個立柱構成。分為橫梁固定、橫梁靠定位塊鎖定分段升降和橫梁任意升降三種類型。
3 滑枕
滑枕從結構上可分為開式和閉式兩種型式。開式結構的滑枕通過壓板夾緊在主軸箱上，滑枕的截面積大；閉式結構的滑枕被夾緊在主軸箱內，滑枕的截面積小。

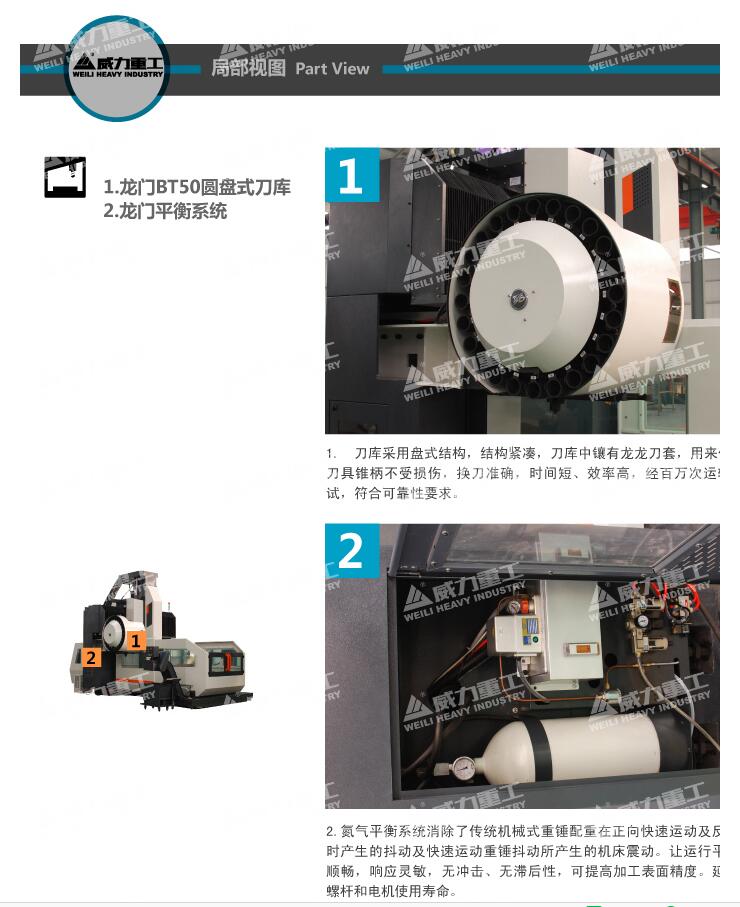

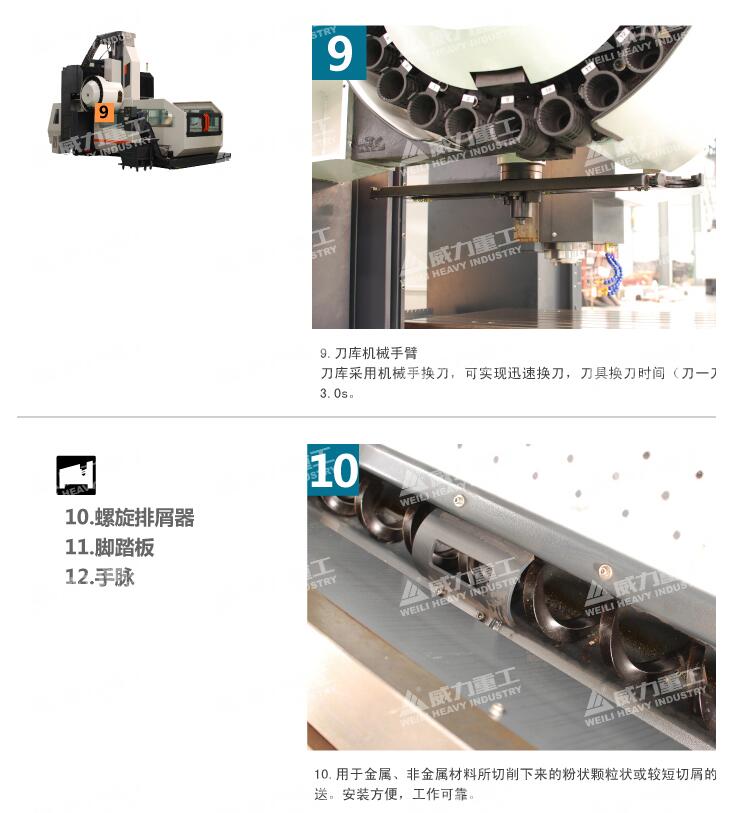

4 刀庫
刀庫的基本型式有轉塔型、輪鼓型和鏈長型三種。
5 附件頭庫
大型復雜零件的加工通常需要很多附件頭。附件頭根據工件的加工要求進行特殊設計，一般分為直角頭、加長頭、特殊角度頭及萬能頭等。

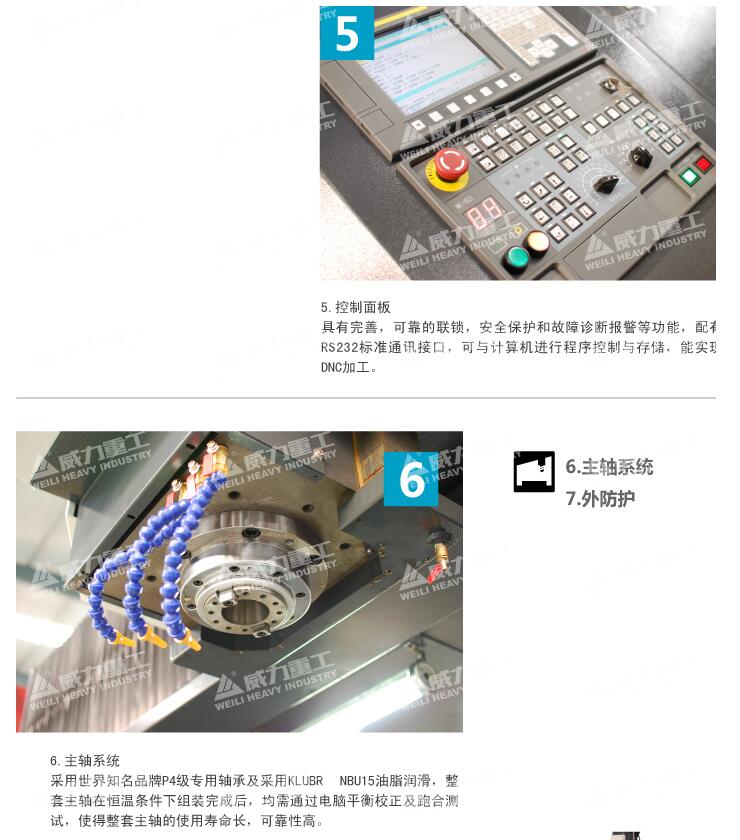

6 數控系統
它也是數控加工中心的一員，數控系統一般采用北京凱恩帝、臺灣新代+日本安川 日本三菱、日本FANUC（發那科）、德國西門子等。
7 精度
小型數控龍門加工中心的精度是指機床在未受外載荷的條件下的原始精度。精度通常用它的反面—與理想狀態之間的偏差(簡稱誤差)來表示，誤差越小，則精度越高。
