VMC1060立式加工中心(硬軌/線軌)的應用范圍與特點
作者：www.junyiyy120.cn人氣：
發表時間：2022-06-07
VMC1060立式加工中心的主軸處于垂直位置。它能完成銑削、鏜削、鉆削、攻螺紋和切削螺紋等工序。立式加工中心最少是三軸二聯動，一般可實現三軸三聯動。有的可進行五軸、六軸控制，工藝人員可根據其同時控制的軸數確定該加工中心的加工范圍。
VMC1060立式加工中心的主要加工對象：
(1)箱體類零件：箱體類零件一般是指具有一個以上孔系，內部有型腔，在長、寬、高方向有一定比例的零件。
(2)復雜曲面：復雜曲面采用普通機加工方法是難以甚至無法完成的。
(3)異形件：異形件是外形不規則的零件，大都需要點、線、面多工位混合加工，如撥叉等。
(4)盤、套、板類零件：帶有鍵槽，或徑向孔，或端面有分布的孔系，曲面的盤套或軸類零件，如帶法蘭的軸套，帶鍵槽或方頭的軸類零件等，還有具有較多孔加工的板類零件，如各種電機蓋等。端面有分布孔系、曲面的盤類零件宜選擇VMC1060立式加工中心，有徑向孔的可選臥式加工中心。
(5)周期性投產的零件：用加工零件時，所需時間主要包括基本時間和準備時間，其中，準備時間占很大比例，如：工藝準備編程序零件*試切等，這些時間很長，采用可以將這些時間的內容儲存起來，供以后反復使用。這樣，以后加工該零件時，就可以節約這些時間。生產周期就可以大大縮短。
VMC1060立式加工中心心立柱高度是有限的，確定Z軸的運動范圍時要考慮：
①工件的高度；
②工裝夾具的高度；
③刀具的長度；
④機械手換刀占用的空間。
在考慮上述四種情況之后，VMC1060立式加工中心對箱體類工件加工范圍要減少，這是立式加工中心的弱點。但VMC1060立式加工中心有下列優點:
①、工件易裝夾，可用通用的夾具如平口鉗、壓板、分度頭、回轉工作臺等裝夾工件，工件的裝夾定位方便；
②、刀具運動軌跡易觀察，調試程序檢查測量方便，可及時發現問題，進行停機處理或修改；
③、冷卻條件易建立，冷卻液能直接到達刀具和加工表面；
④、坐標系即X、Y、Z三個坐標軸與笛卡兒坐標系吻合，感覺直觀與圖紙視角一致；
⑤、切屑易排除和掉落，避免切屑劃傷加工過的表面；
⑥、結構一般采用單柱式，它與相應的臥式加工中心相比，結構簡單、占地面積較小，價格較低。

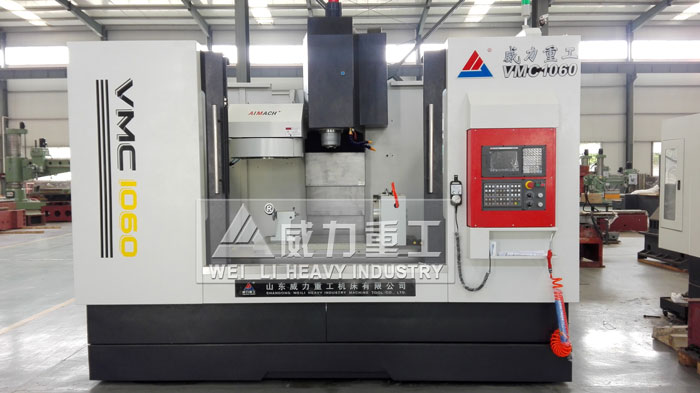

1060立式線規加工中心
VMC1060立式加工中心適于加工Z軸方向尺寸相對較小的工件，一般的情況下除底面不能加工外，其余五個面都可用不同的刀具進行輪廓和表面加工。VMC1060立式加工中心可銑內圓、鉆孔攻絲、為客戶加工完、上三坐標測試定位、幾何、輪廓等精度，保證每一臺VMC1060立式加工中心都符合標準才出廠。
