采購1165數控立式加工中心需要了解哪些結構配置

作者：www.junyiyy120.cn人氣：發表時間：2019-11-12

1165數控立式加工中心組成結構復雜，尤其是數控系統是加工中心核心部件猶如人的大腦，設計了很大的程序與存儲記憶。在采購時，需要了解1165立式加工中心的組成結構，方便了解最終采購價格。1165數控立式加工中心主要由底座、立柱、滑鞍、工作臺、主軸箱、刀庫、電氣、數控系統部分組成。具體細節如下：

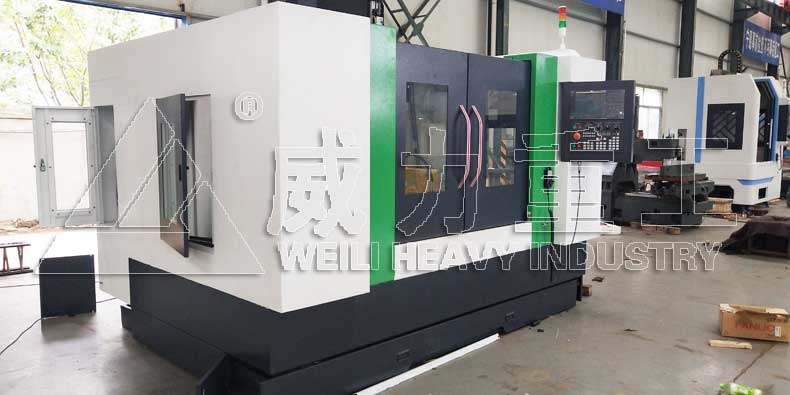

1165立式加工中心裝箱發貨

1、主軸箱部分。主軸箱采用封閉結構，具有很好的剛性，具有良好的散熱性和密封性。增強了主軸箱的剛性。

2、、主軸部件。主軸單元為臺灣普森主軸單元，轉速高，輸出功率大。轉速達8000r/min。主軸軸承采用NSK高精密、成對角接觸球軸承。主軸油冷卻。

3、機床X、Y、Z進給傳動。

三個方向均采用高剛性的滾珠絲杠副，聯軸器采用進口無間隙聯軸器，保證無隙傳動，同時其良好的剛性與優化的減振性能，極大的改善了傳動系統的動態剛性，由伺服電機直接驅動進給，慣量小，扭矩大。床身采用底座式結構，剛性好，立柱采用框架型箱體結構，床身與立柱導軌采用有限元分析法設計，具有良好的抗扭、抗彎作用，保證足夠的剛性，運動平穩性。

4、1165數控立式加工中心參數是客戶采購中必須要了解的，這不僅關系所采購設備是否滿足工藝需求達到所需精度，同時也跟數控立式加工中心價格有著直接關系。

NO.序號	ITEM 項 目				參數Specification
1	Table size L(mm)×W(mm) 工作臺面積長(mm)×寬				1200×600
2	T slot QTY /width/interval distance(mm) T型槽數量-寬–間距				5-18-100
3	Maximum load(KG) 工作臺最大承載				800
4	X travel (mm) X軸行程				1100
5	Y travel (mm) Y軸行程				650
6	Z travel (mm) Z軸行程				600
7	Spindle nose to table (mm) 主軸端面至工作臺面				120-600
8	Spindle center to column (mm) 主軸中心至立柱導軌面				800
9	Spindle taper主軸錐孔				BT40
10	Max. spindle speed (Rpm) 主軸最高轉速(Rpm)				8000
11	Main motor （kW）主電機功率（kW）				11（推薦）
12	Feed motor 進給電機		X torque（N.M）X軸扭矩（N.M）		22
			Y torque（N.M）Y軸扭矩（N.M）		22
			Ztorque（N.M）Z軸扭矩（N.M）		24
13	Rapid moving speed (m/min.）快速移動速度 (m/min.）				15
14	Cutting speed （mm/min）切削進給速度（mm/min）				1-10000
15	Accuracy 精度	Positioning accuracy (mm) 定位精度			0.012
		Repeatability accuracy (mm) 重復定位精度			0.006
16	Air pressure Mpa使用氣壓Mpa				0.6
17	Machine weight (kg) 機床重量			Frame光機	7000
				Complete machine整機	8200
18	Machine overall size : L(mm)×W(mm)×H(mm) 機床外形尺寸: 長(mm)×寬×高			Frame光機	2550×2200×2250
				Complete machine 整機	2800×2500×2400

5、采購關鍵點數控系統的選擇：
國產數控系統和進口數控系統價格方面類同于機械設備，進口數控系統價格要高，這點必須承認。那么是不是進口的數控系統就一定好，一定是采購的首選，是第一目標。其實，也不盡然。加工中心系統沒有好不好之分，只有符不符合自己的實際加工需求。簡而言之，最合適的就是最好的。威力重工可根據需求配置數控系統，國產華中數控、廣州數控、北京凱恩帝數控、進口發那科、西門子、三菱都可以。

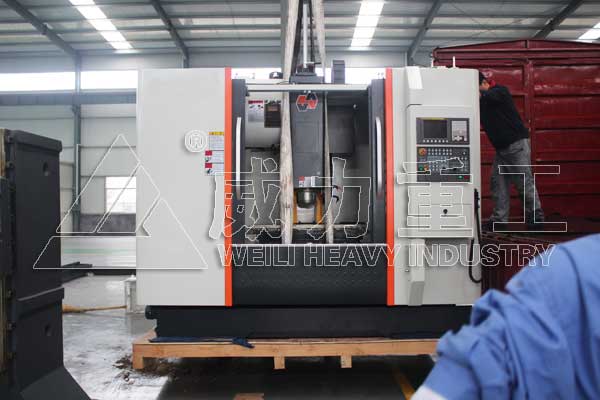

1165立式加工中心加工車間

以上是威力重工對于采購數控立式加工中心有關產品配置特點給予的相關介紹，客戶在采購加工中心初期應該對設備整體有個了解。除此以外，客戶在采購加工中心是，還應該注意一下幾點：

1、要對廠家實地考察

2、要確定設備加工性質特點

3、確定采購設備所需預算

4、售后服務價格方面等
